應用：
厚壁的HB3具有可靠的絕緣保護，能提供36kV以下母排的絕緣和抗閃絡保護，交聯的聚烯烴材料具有抗紫外線及阻燃性能，無論在惡劣的高溫、化學環境下都能提供母排長期絕緣、耐壓保護。
操作溫度範圍：
連續使用溫度：-45℃~105℃
最低收縮溫度：100℃
完全收縮溫度：135℃以上
顔色：
Red
(母排寬度會依廠家設計不同有所變更，建議尺寸僅供參考)
産品特性：
收縮率:2.5:1
柔軟、耐腐蝕
優異的化學抵抗性和絕緣性能
産品規格表：

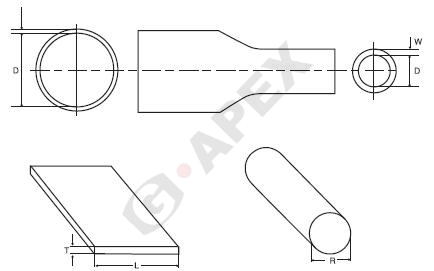

| Part Number 産品型号 | Nominal SIZE(mm) 公稱尺寸 | busbar dimension 母排尺寸 | As supplied (mm) 收縮前 | After recovered (mm) 收縮後 | Applicable busbar dimension 适用母排尺寸(mm) | Standard Length (Meter) 标準長度(米) | ||
|---|---|---|---|---|---|---|---|---|
| I.D.(min) 内徑(最小)(D) | I.D.(max) 内徑 (最大)(d) | W.T.壁厚(W) | L+T (min)(max) 方形 (最小)(最大) | R(min)(max) 圓形 (最小)(最大) | ||||
| HB3-025 | 25 | 20x3 25x3 | 25 | 10 | 4.0±0.3 | 17~28 | 11~20 | 15 |
| HB3-040 | 40 | 30x10 40x4 | 40 | 16 | 4.0±0.3 | 28~45 | 18~32 | 15 |
| HB3-065 | 65 | 50x8 50x10 60x6 60x8 | 65 | 25 | 4.0±0.3 | 44~69 | 28~47 | 15 |
| HB3-075 | 75 | 60x10 80x6 80x8 80x10 | 75 | 25 | 4.0±0.3 | 45~94 | 29~60 | 15 |
| HB3-100 | 100 | 100x8 100x10 100x12 | 100 | 40 | 4.0±0.3 | 69~102 | 44~72 | 15 |
| HB3-120 | 120 | 100x15 120x10 120x12 120x15 | 120 | 40 | 4.0±0.3 | 85~125 | 56~95 | 15 |
| HB3-180 | 180 | 150x10 150x20 | 180 | 58 | 4.0±0.3 | 133~196 | 85~125 | 1 |
技術數據：
| 特性 | 标準 | 測試方法 | 典型值 |
|---|---|---|---|
| 抗張強度 | ≥10.3Mpa | ASTM D2671 | ≥11Mpa |
| 斷裂伸長率 | ≥200% | ASTM D2671 | ≥400% |
| 老化後斷裂伸長率 | ≥100% | ASTM D2671 (136˚C/168小時) | ≥300% |
| 熱沖擊 | 無裂紋 | ASTM D2671 (200˚C/4小時) | 無裂紋 |
| 低溫柔軟性 | 無裂紋 | ASTM D2671 (-40˚C/4小時) | 無裂紋 |
| 介電強度 | ≥19.7kV/mm | ASTM D2671 | ≥20kV/mm |
| 體積電阻率 | ≥1012Ω‧cm | ASTM D2671 | ≥1012Ω‧cm |
| 銅腐蝕性 | 無腐蝕 | ASTM D2671 (158˚C/168小時) | 無腐蝕 |
| 阻燃性能 | 無燃燒 | ANSI IEEE C37.2 | 通過 |
介電常數 | - | IEC 60250 | 5(最大) |
點擊查看HB3 - 高壓母排熱縮套管(耐壓36kV)規格書
